臺式精密壓力表

本頁向您提供一幅臺式精密壓力表原理圖。此原理圖適用于我廠生產的臺式精密壓力表、臺式精密真空表。

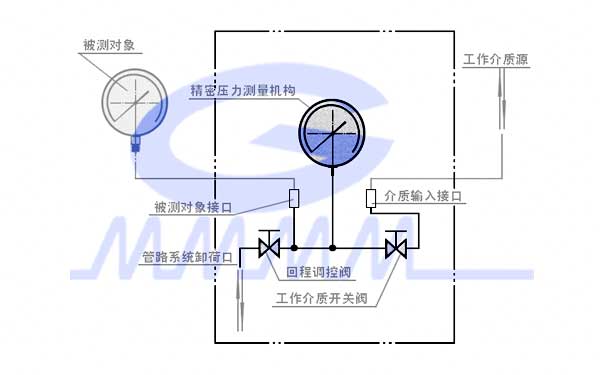

臺式精密壓力表原理圖

---

圖中被測對象接口暨臺式精密壓力表的輸出接口，用于連接被測對象或外部輔助設備；介質輸入接口一般簡稱輸入接口，用于將壓力源或真空源與臺式精密壓力表的連接；工作介質開關閥也稱升壓閥，作為升壓或提升真空度之用；回程調控閥俗稱卸荷閥，是用于獲取回程壓力或降低系統真空度之用。圖中灰色部分為外部連接和標注，黑色部分為臺式精密壓力表的測量部分和操控部分原理圖。

本原理圖僅適用于西安高精密儀表廠生產的臺式精密壓力表、臺式精密真空表、臺式精密血壓表
